ORAFOL Fresnel Optics est certifiée DIN ISO 9001 depuis 1996 et dispose ainsi d'une structure et d'une organisation claires de ses processus internes. L'assurance qualité est présente tout au long du processus de fabrication, elle est constamment contrôlée et optimisée. Différents appareils de mesure standard sont utilisés pour le contrôle qualité, ainsi que des systèmes de mesure spéciaux adaptés aux besoins des clients pour le contrôle du fonctionnement. Avant expédition, chaque produit est contrôlé à 100 % lors d'un contrôle final manuel ou automatisé.

Service

La division Optic Solutions d'ORAFOL propose une large gamme d'optiques en plastique microstructurées pour les applications les plus diverses. Les microstructures permettent d'obtenir des effets optiques qui nécessitent des espaces beaucoup plus importants avec les optiques conventionnelles de forme continue. Le volume réduit des optiques permet également de réduire les coûts et d'économiser les ressources.
Autres avantages des optiques en plastique microstructurées :
• réduction significative du poids
• liberté quasi illimitée dans la conception optique, comme de très grandes ouvertures et des distances focales multiples
• production rentable pour tous les volumes de production
• grande flexibilité dans la conception, la découpe et la combinaison en réseaux

Produits

Lentilles de Fresnel

La lentille de Fresnel est sans doute l'optique microstructurée la plus connue. Il s'agit d'une forme spéciale de lentille dont la surface est divisée en zones annulaires étroites. La réfraction de la lumière se produit alors au niveau des différents anneaux circulaires.

Lentilles de Fresnel positives

Les lentilles de Fresnel positives sont des lentilles convergentes qui peuvent focaliser ou collimater la lumière. En règle générale, ces lentilles sont corrigées en termes d'aberration sphérique.

Lentilles Fresnel négatives

Une lentille de Fresnel négative est une lentille de diffusion et donc l'opposé d'une lentille de Fresnel positive avec des rayons lumineux divergents.

Trajet optique des lentilles cylindriques Fresnel

Les lentilles cylindriques Fresnel ont une structure Fresnel linéaire. Elles collectent la lumière dans une seule direction. Au lieu d'une image ponctuelle, on obtient une image linéaire.

Prismes Fresnel à passage de rayonnement

Un prisme de Fresnel présente des structures linéaires avec un angle de prisme constant. La lumière parallèle est déviée avec un angle de déviation constant.

Trajet optique du séparateur de faisceaux Fresnel

Un séparateur de faisceaux Fresnel a une structure linéaire avec deux flancs actifs formant des angles opposés. La lumière est divisée en deux faisceaux, l'angle entre les deux faisceaux étant appelé angle de séparation.

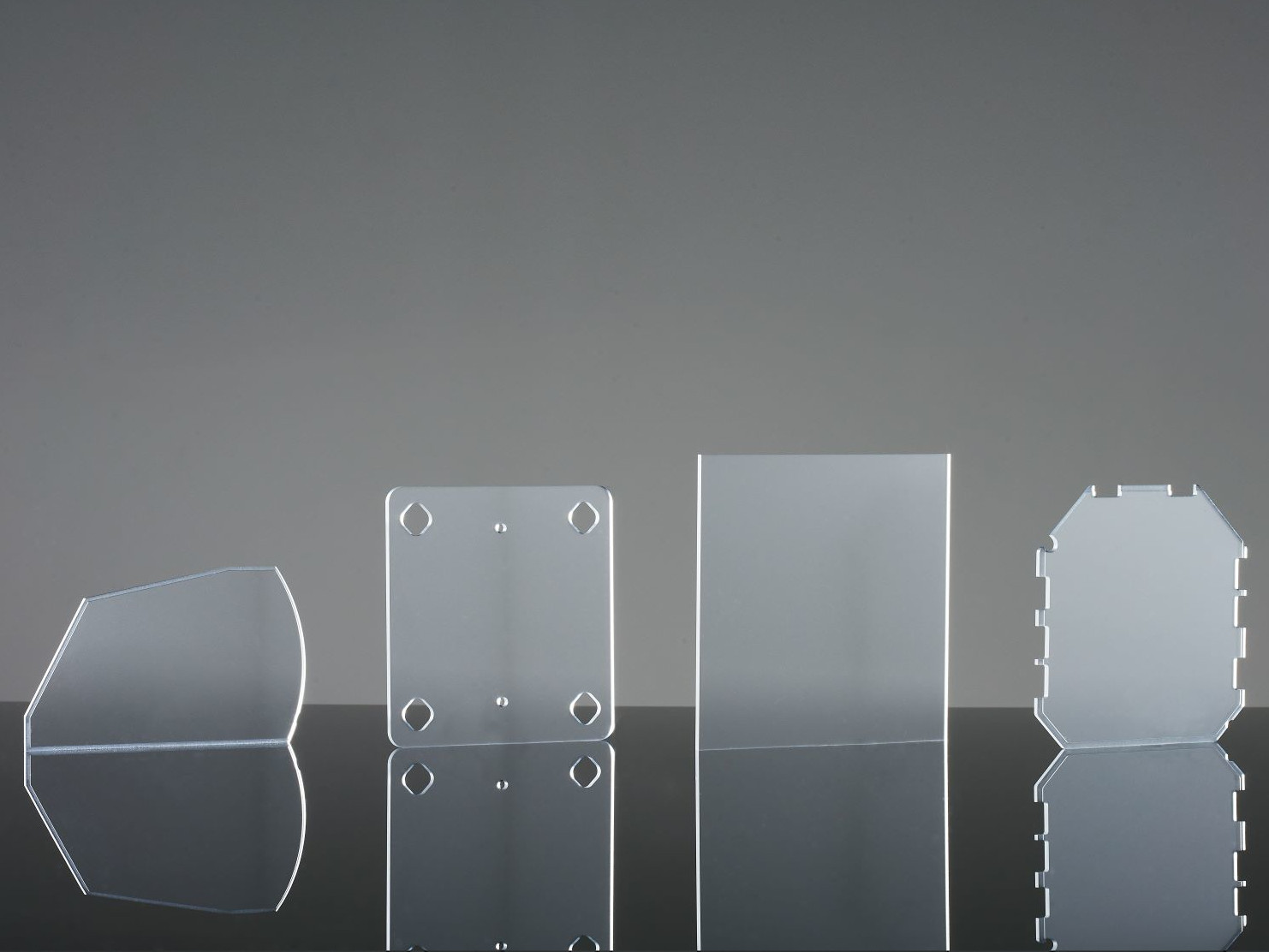

Diffuseurs

Les diffuseurs de surface sont utilisés pour répartir la lumière de manière ciblée dans une plage angulaire définie. Ils homogénéisent les répartitions irrégulières de la lumière et les pics d'intensité locaux.
Il est possible d'intégrer des diffuseurs de surface directement dans la face plane de nos optiques en plastique microstructurées.

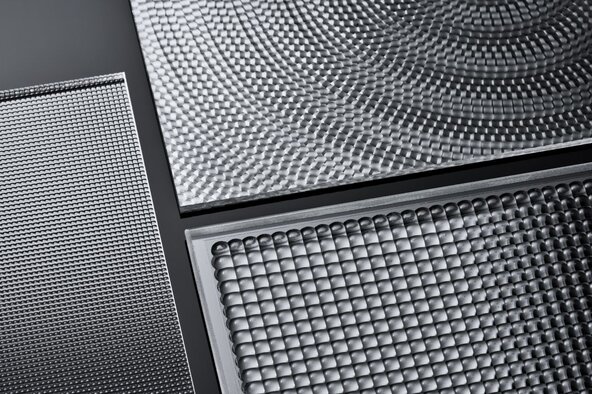

Réseaux de microlentilles

Les réseaux de microlentilles sont des assemblages unidimensionnels ou bidimensionnels de microlentilles (lentilles dont les dimensions peuvent atteindre quelques millimètres). Nous proposons des conceptions personnalisées avec pratiquement toutes les dispositions possibles des lentilles individuelles, sans restriction quant aux structures linéaires ou tramées, ainsi qu'une large gamme de dimensions et de formes de réseaux.
Il est également possible d'intégrer les réseaux de microlentilles directement dans la face plane de nos autres optiques microstructurées.

Trajet optique des réseaux de microlentilles

Lentille lenticulaire

Les lentilles ont des structures linéaires. Chaque rainure a un rayon étroit qui permet d'obtenir des images multiples. Les lentilles sont principalement utilisées pour les écrans de projection et les images tridimensionnelles.

Retroreflecteurs à trajet optique

Les rétroréflecteurs sont de très petits prismes réfléchissants efficaces qui dévient la lumière de 180°.

Autres produits

La flexibilité et l'expertise d'ORAFOL dans le domaine de la transformation des matières plastiques lui permettent de développer et de fabriquer toute une gamme de produits supplémentaires, notamment des guides de lumière, des lentilles pericentriques, des fenêtres optiques et bien plus encore.
Des solutions personnalisées pour des éléments optiques en plastique qui n'appartiennent à aucune des microstructures susmentionnées peuvent également être réalisées.
