Qualité et service
Qualité
Nous sommes certifiés DIN ISO 9001 depuis 1996 et disposons ainsi d'une structure et d'une organisation claires de nos processus internes. L'assurance qualité s'étend à l'ensemble du processus de fabrication. Chez nous, la qualité est une réalité quotidienne, constamment mise à l'épreuve et optimisée. Nous utilisons différents appareils de mesure standard pour le contrôle qualité et avons également recours à des systèmes de mesure spéciaux adaptés aux besoins de nos clients pour vérifier le bon fonctionnement de nos produits. De plus, chaque optique est contrôlée à 100 % lors de notre contrôle final, manuellement ou de manière automatisée, avant expédition.
Service
La division Optic Solutions propose une large gamme d'optiques en plastique microstructurées pour les applications les plus diverses. Les microstructures permettent d'obtenir des effets optiques qui nécessitent des espaces beaucoup plus importants avec les optiques conventionnelles de forme continue. Le volume réduit des optiques permet également de réduire les coûts et d'économiser les ressources.
Autres avantages des optiques en plastique microstructurées :
• réduction significative du poids
• liberté quasi illimitée dans la conception optique, comme des ouvertures très élevées, des foyers multiples ou de très grandes ouvertures libres
• production rentable pour tous les volumes de production
• grande flexibilité dans la conception, la découpe et la combinaison en réseaux
Produits

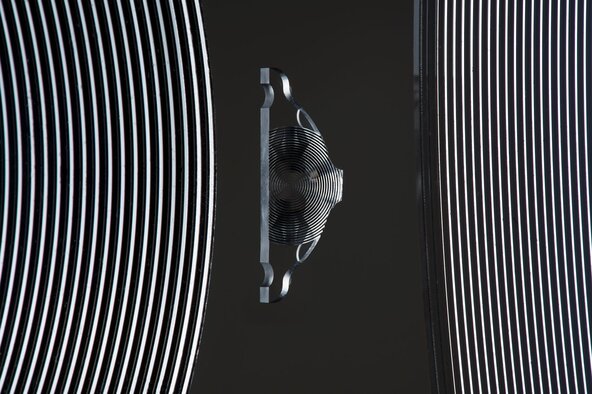

Lentilles de Fresnel
Les lentilles de Fresnel positives sont des lentilles convergentes qui peuvent focaliser ou collimater la lumière. En règle générale, ces lentilles sont corrigées en termes d'aberration sphérique.
Une lentille de Fresnel négative est une lentille divergente et donc l'opposé d'une lentille de Fresnel positive avec des rayons lumineux divergents.
Lentilles de Fresnel positives
|
Numéro de pièce |
Distance focale |
Espacement des rainures
|
Distance de coupe
surface Fresnel
|
Distance de coupe Surface plane |
Ouverture libre |
|
SC 230 |
6.3 |
0.102 |
6.3 |
infini |
10.0 |
|
SC 245 |
10.8 |
0.125 |
10.8 |
infini |
6.4 |
|
SC 926 |
16.1 |
0.102 |
infini |
16.1 |
7.0 |
|
SC 231 |
16.3 |
0.127 |
infini |
16.3 |
18.0 |
|
SC 259 |
18.3 |
0.254 |
infini |
18.3 |
17.3 |
|
SC 253 |
24.0 |
0.475 |
infini |
24.0 |
23.3 |
|
SC 256 |
26.6 |
0.508 |
infini |
26.6 |
59.7 |
|
SC 258 |
28.7 |
0.635 |
infini |
28.7 |
45.0 |
|
SC 234 |
38.0 |
0.381 |
38.0 |
infini |
56.3 |
|
SC 244 |
40.8 |
0.381 |
40.8 |
infini |
86.9 |
|
SC 297 |
42.4 |
0.076 |
42.4 |
infini |
29.8 |
|
SC 252 |
48.3 |
0.076 |
48.3 |
infini |
63.3 |
|
SC 235 |
50.8 |
0.229 |
infini |
50.8 |
77.0 |
|
SC 241 |
51.0 |
0.762 |
51.0 |
infini |
109.8 |
|
SC 211 |
57.8 |
0.076 |
263.9 |
74.0 |
88.4 |
|
SC 277 |
68.5 |
0.076 |
infini |
68.5 |
88.9 |
|
SC 250 |
69.6 |
0.279 |
infini |
69.6 |
75.4 |
|
SC 236 |
72.5 |
0.279 |
infini |
72.5 |
101.3 |
|
SC 251 |
76.3 |
0.127 |
76.3 |
infini |
82.1 |
|
SC 237 |
77.5 |
0.254 |
infini |
77.5 |
59.4 |
|
SC 949 |
97.1 |
0.254 |
infini |
97.1 |
201.8 |
|
SC 242 |
101.1 |
0.305 |
101.1 |
infini |
85.8 |
|
SC 239 |
102.8 |
0.508 |
infini |
102.8 |
133.9 |
|
SC 228 |
111.8 |
0.508 |
infini |
111.8 |
164.0 |
|
SC 255 |
128.3 |
0.254 |
infini |
128.3 |
126.7 |
|
SC 948 |
129.1 |
0.350 |
infini |
129.1 |
180.5 |
|
SC 209 |
137.8 |
0.254 |
infini |
137.8 |
151.0 |
|
SC 248 |
151.7 |
0.127 |
151.7 |
infini |
152.9 |
|
SC 249 |
152.0 |
0.381 |
152.0 |
infini |
205.4 |
|
SC 223 |
152.8 |
0.254 |
infini |
152.8 |
202.4 |
|
SC 246 |
203.0 |
0.457 |
infini |
203.0 |
228.9 |
|
SC 950 |
219.0 |
0.302 |
infini |
219.0 |
223.3 |
|
SC 210 |
225.5 |
0.178 |
2007.0 |
254.0 |
257.6 |
|
SC 264 |
234.7 |
0.508 |
infini |
237.7 |
253.1 |
|
SC 917 |
239.6 |
0.1 |
Lentilles Fresnel négatives
|
Numéro de pièce |
Distance focale |
Espacement des rainures |
Distance de coupe Surface Fresnel |
Largeur de coupe Surface plane |
Ouverture
libre
|
| SC 259 neg | -18.3 | 0.254 | infini | -18.3 | 16.6 |
| SC 239 neg | -102.8 | 0.508 | infini | -102.8 | 139.4 |
| SC 902 neg | -129.6 | 0.254 | infini | -129.6 | 230.1 |
| DC 1100L neg | -185.8 | 0.508 | infini | -185.8 | 269.0 |
| DC 427L neg | -205.7 | 0.508 | infini | -205.7 | 302.0 |
| DC 434U neg | -255.3 | 0.508 | infini | -255.3 | 302.0 |
| SC 973 neg | -508.0 | 0.508 | infini | -508.0 | 408.7 |
| SC 2135 neg | -764.0 | 0.508 | infini | -764.0 |
436.3 |
- Toutes les indications sont en mm.
- Les indications relatives à la distance focale se réfèrent à 546 nm pour le PMMA (tolérance max. ± 5 %).
- Les lentilles ont un bord non structuré d'environ 5 à 20 mm.
- L'épaisseur standard est de 1,8 mm ± 0,3.
- D'autres dimensions ou découpes spéciales sont disponibles sur demande.
- Des conceptions spéciales peuvent être réalisées à la demande du client.

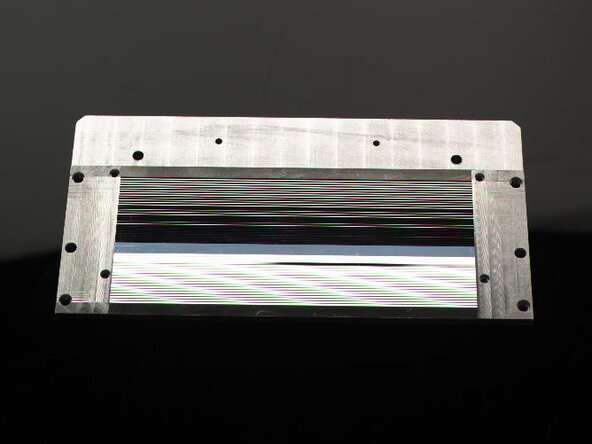

Lentilles cylindriques Fresnel
Les lentilles cylindriques Fresnel ont une structure Fresnel linéaire. Elles collectent la lumière dans une seule direction. Au lieu d'une image ponctuelle, on obtient une image linéaire.
Lentilles cylindriques Fresnel
|
Numéro de pièce |
Distance focale |
Espacement des rainures |
Distance de coupe Surface Fresnel |
Largeur de coupe Surface plane |
Ouverture
libre
|
|
CY 575 |
12.7 |
0.127 |
12.7 |
infini |
311.7 x 13.2 |
|
CY 585 |
37.6 |
0.254 |
infini |
37.6 |
206.7 x 42.6 |
|
CY 581 |
76.2 |
0.254 |
infini |
76.2 |
364.5 x 77.4 |
|
CY 570 |
138.0 |
0.254 |
390.5 |
211.7 |
1142.6 x 117.0 |
- Toutes les indications sont en mm.
- Les indications relatives à la distance focale se réfèrent à 546 nm pour le PMMA (tolérance max. ± 5 %).
- Les lentilles ont un bord non structuré d'environ 5 à 20 mm.
- L'épaisseur standard est de 1,8 mm ± 0,3.
- D'autres dimensions ou découpes spéciales sont disponibles sur demande.
- Des conceptions spéciales peuvent être réalisées à la demande du client.

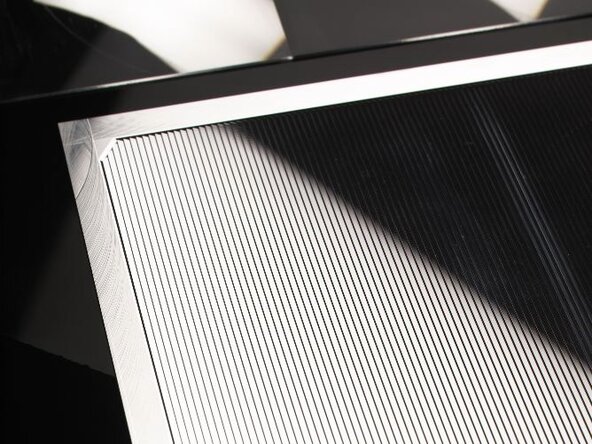

Prismes Fresnel
Un prisme de Fresnel présente des structures linéaires avec un angle de prisme constant. La lumière parallèle est déviée avec un angle de déviation constant.
Fresnel Prismen
|
Numéro
de pièce
|
Angle de déviation |
Espacement des rainures |
Ouverture libre |
Direction du prisme |
| PR 727 | 5 ° | 0.508 | 303.7 x 164.4 | parallèle au côté long |
|
PR 709 |
10° |
1.016 |
216.6 x 216.6 |
- |
|
PR 723 |
12° |
0.152 |
165.2 x 165.2 |
- |
|
PR 675 |
15° |
0.330 |
456.5 x 374.0 |
parallèle au côté long |
|
PR 729 |
16° |
0.152 |
241.7 x 240.3 |
parallèle au côté long |
|
PR 712 |
23° |
0.127 |
147.6 x 146.7 |
parallèle au côté long |
- Toutes les indications sont en mm.
- Les indications relatives à la distance focale se réfèrent à 546 nm pour le PMMA (tolérance max. ± 5 %).
- Les lentilles ont un bord non structuré d'environ 5 à 20 mm.
- L'épaisseur standard est de 1,8 mm ± 0,3.
- D'autres dimensions ou découpes spéciales sont disponibles sur demande.
- Des conceptions spéciales peuvent être réalisées à la demande du client.
Séparateur de faisceaux Fresnel
Un séparateur de faisceaux Fresnel a une structure linéaire avec deux flancs actifs formant des angles opposés. La lumière est divisée en deux faisceaux, l'angle entre les deux faisceaux étant appelé angle de séparation.
Séparateur de faisceaux Fresnel
|
Numéro
de pièce
|
Angle de déviation |
Espacement des rainures |
Ouverture
libre
|
Direction
du prisme
|
|
PR 775 |
20° |
0.508 |
369.4 x 367.00 |
parallèle au côté long |
|
PR 765 |
32° |
2.000 |
164.9 x 164.7 |
parallèle au côté long |
|
PR 703 |
42° |
0.508 |
308.6 x 308.6 |
- |
|
PR 757 |
51° |
1.106 |
256.4 x 206.9 |
parallèle au côté long |
|
PR 713 |
51° |
0.305 |
340.1 x 269.2 |
parallèle au côté long |
- Toutes les indications sont en mm.
- Les indications relatives à la distance focale se réfèrent à 546 nm pour le PMMA (tolérance max. ± 5 %).
- Les lentilles ont un bord non structuré d'environ 5 à 20 mm.
- L'épaisseur standard est de 1,8 mm ± 0,3.
- D'autres dimensions ou découpes spéciales sont disponibles sur demande.
- Des conceptions spéciales peuvent être réalisées à la demande du client.

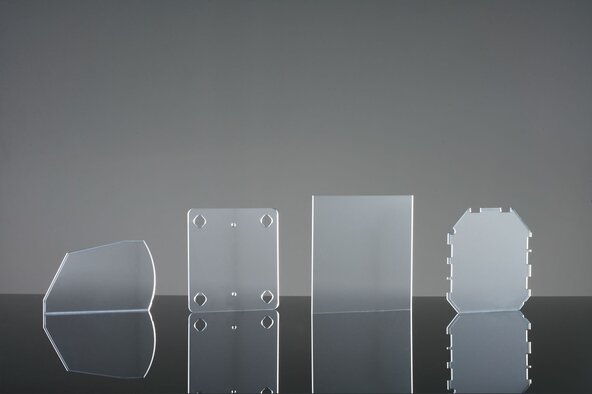

Diffuseurs
Les diffuseurs de surface sont utilisés pour répartir la lumière de manière ciblée dans une plage angulaire définie. Ils homogénéisent les répartitions irrégulières de la lumière et les pics d'intensité locaux.
Il est possible d'intégrer des diffuseurs de surface directement dans la face plane de nos optiques en plastique microstructurées.
Diffuseurs
|
Numéro
de pièce
|
Angle de demi-valeur |
Ouverture libre |
Transmission
|
|
BP 321 |
± 2.8° |
Ø 400.0 |
91 % |
|
BP 336 |
± 3.9° |
Ø 300.0 |
88 % |
|
BP 302 |
± 4.0° |
Ø 125.0 |
92 % |
|
SN 1333 |
± 4.75° |
232.0 x 232.0 |
92 % |
|
BP 331 |
± 5.0° |
Ø 300.0 |
87 % |
|
BP 304 |
± 7.4° |
Ø 200.0 | 89 % |
|
SN 1334 |
± 7.8° |
231.0 x 231.0 |
92 % |
- Toutes les indications sont en mm.
- Les indications relatives à la distance focale se réfèrent à 546 nm pour le PMMA (tolérance max. ± 5 %).
- Les lentilles ont un bord non structuré d'environ 5 à 20 mm.
- L'épaisseur standard est de 1,8 mm ± 0,3.
- D'autres dimensions ou découpes spéciales sont disponibles sur demande.
- Des conceptions spéciales peuvent être réalisées à la demande du client.

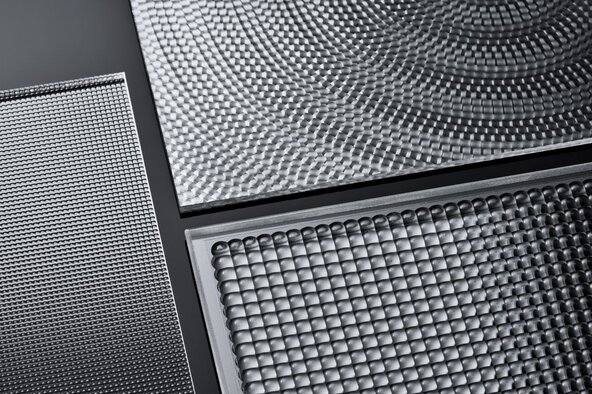

Réseaux de microlentilles
Les réseaux de microlentilles sont des assemblages unidimensionnels ou bidimensionnels de microlentilles (lentilles dont les dimensions peuvent atteindre quelques millimètres). Nous proposons des conceptions personnalisées avec pratiquement toutes les dispositions possibles des lentilles individuelles, sans restriction quant aux structures linéaires ou tramées, ainsi qu'une large gamme de dimensions et de formes de réseaux.
Il est également possible d'intégrer les réseaux de microlentilles directement dans la face plane de nos autres optiques microstructurées.
Réseaux de microlentilles
- Le matériau standard est le PMMA (autres matériaux sur demande).
- Les réseaux de lentilles ont un bord non structuré d'environ 5 à 20 mm (autres géométries sur demande).
- L'épaisseur standard est de 1,8 mm ± 0,3 (autres épaisseurs > 0,8 mm sur demande).

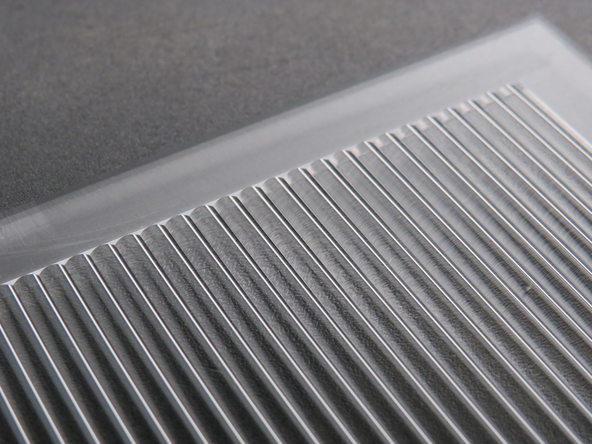

Lenticulaires
Les lentilles ont des structures linéaires. Chaque rainure a un rayon étroit qui permet d'obtenir des images multiples. Les lentilles sont principalement utilisées pour les écrans de projection et les images tridimensionnelles.
Lenticulaires
|
Numéro
de pièce
|
Rayon |
Espacement
des rainures
|
Ouverture libre |
Direction lenticulaire |
|
LN 760 |
0.077 |
0.127 |
61.5 x 61.5 |
- |
|
LN 611 |
0.157 |
0.187 |
99.2 x 99.2 |
- |
|
LN 615 |
0.380 |
0.763 |
Ø 89.4 |
- |
|
LN 629 |
0.483 |
0.381 |
114.3 x 114.3 |
- |
|
LN 663 |
0.544 |
0.508 |
512.7 x 422.1 |
parallèle au côté long |
|
LN 692 |
0.762 |
0.162 |
230.2 x 180.0 |
parallèle au côté court |
|
LN 636 |
0.762 |
0.186 |
260.2 x 259.2 |
parallèle au côté court |
|
LN 669 |
0.762 |
0.368 |
259.0 x 258.3 |
parallèle au côté court |
|
LN 676 |
1.118 |
0.559 |
432.0 x 429.1 |
parallèle au côté court |
|
LN 665 |
3.175 |
2.794 |
174.2 x 121.9 |
parallèle au côté court |
- Toutes les indications sont en mm.
- Les indications relatives à la distance focale se réfèrent à 546 nm pour le PMMA (tolérance max. ± 5 %).
- Les lentilles ont un bord non structuré d'environ 5 à 20 mm.
- L'épaisseur standard est de 1,8 mm ± 0,3.
- D'autres dimensions ou découpes spéciales sont disponibles sur demande.
- Des conceptions spéciales peuvent être réalisées à la demande du client.

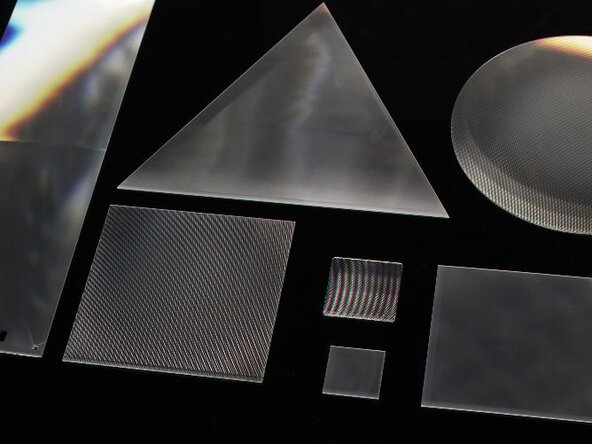

Rétroréflecteurs
Les rétroréflecteurs sont de très petits prismes réfléchissants efficaces qui dévient la lumière de 180°.
Rétroréflecteurs
|
Numéro de pièce |
Longueur du côté « A » |
Ouverture libre |
|
OT 853 |
0,864 |
Diamètre 225,5 |
|
OT 867 |
0,254 |
Triangle 284,5 |
- Toutes les indications sont en mm.
- Les indications relatives à la distance focale se réfèrent à 546 nm pour le PMMA (tolérance max. ± 5 %).
- Les lentilles ont un bord non structuré d'environ 5 à 20 mm.
- L'épaisseur standard est de 1,8 mm ± 0,3.
- D'autres dimensions ou découpes spéciales sont disponibles sur demande.
- Des conceptions spéciales peuvent être réalisées à la demande du client.

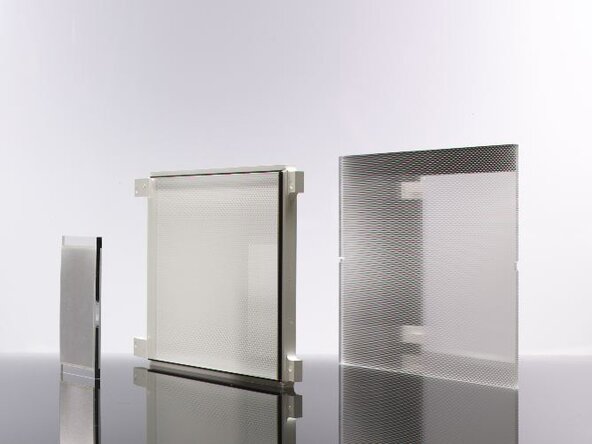

Autres produits
La division Optic Solutions est représentée par ORAFOL Fresnel Optics GmbH. L'entreprise fait partie du groupe ORAFOL depuis 2011.
Les composants optiques d'ORAFOL Fresnel Optics GmbH sont utilisés dans le monde entier dans les segments du marché photonique que sont l'éclairage, l'affichage, l'énergie solaire, l'automobile, les capteurs optiques et le traitement industriel de l'image.
Brochure sur les optiques Fresnel ORAFOL
PDF, 4272 Kb., 15 Pages
