Optic Solutions

Produktlinien

Mikrostrukturierte Präzisionsoptik

Die wohl bekannteste mikrostrukturierte Optik ist die Fresnellinse.

Dabei handelt es sich um eine spezielle Form einer Linse, deren Oberfläche in schmale Ringzonen unterteilt ist. An den einzelnen Kreisringen erfolgt dann die Lichtbrechung.

    Mikrostrukturierte Optiken aus Kunststoff haben zahlreiche Vorteile gegenüber herkömmlichen optischen Bauteilen:

    • Verringerung von Gewicht, Volumen sowie Bautiefe,
    • Möglichkeit extrem hoher Aperturen und optisch wirksamer Flächen,
    • zahlreiche optische Gestaltungsmöglichkeiten,
    • kostengünstige Realisierung selbst anspruchsvoller Flächen.

    ORAFOL
    Fresnel Optics GmbH

    Flurstedter Marktweg 13
    99510 Apolda, Germany
    Tel.: +49 3644 50110

    info@fresnel-optics.de

    Produktlinien

    Positive Fresnellinsen

    Positive Fresnellinsen sind Sammellinsen, welche das Licht fokussieren oder auch kollimieren können. In der Regel werden diese Linsen in Bezug auf sphärische Aberration korrigiert.

    Teilenummer
    Brennweite
    Rillenabstand
    Schnittweite Fresnelfläch
    Schnittweite Planfläche
    Freie Öffnung


    SC 230

    6.3

    0.102

    6.3

    unendlich

    10.0

    SC 245

    10.8

    0.125

    10.8

    unendlich

    6.4

    SC 926

    16.1

    0.102

    unendlich

    16.1

    7.0

    SC 231

    16.3

    0.127

    unendlich

    16.3

    18.0

    SC 259

    18.3

    0.254

    unendlich

    18.3

    17.3

    SC 253

    24.0

    0.475

    unendlich

    24.0

    23.3

    SC 256

    26.6

    0.508

    unendlich

    26.6

    59.7

    SC 258

    28.7

    0.635

    unendlich

    28.7

    45.0

    SC 234

    38.0

    0.381

    38.0

    unendlich

    56.3

    SC 244

    40.8

    0.381

    40.8

    unendlich

    86.9

    SC 297

    42.4

    0.076

    42.4

    unendlich

    29.8

    SC 252

    48.3

    0.076

    48.3

    unendlich

    63.3

    SC 235

    50.8

    0.229

    unendlich

    50.8

    77.0

    SC 241

    51.0

    0.762

    51.0

    unendlich

    109.8

    SC 211

    57.8

    0.076

    263.9

    74.0

    88.4

    SC 277

    68.5

    0.076

    unendlich

    68.5

    88.9

    SC 250

    69.6

    0.279

    unendlich

    69.6

    75.4

    SC 236

    72.5

    0.279

    unendlich

    72.5

    101.3

    SC 251

    76.3

    0.127

    76.3

    unendlich

    82.1

    SC 237

    77.5

    0.254

    unendlich

    77.5

    59.4

    SC 949

    97.1

    0.254

    unendlich

    97.1

    201.8

    SC 242

    101.1

    0.305

    101.1

    unendlich

    85.8

    SC 239

    102.8

    0.508

    unendlich

    102.8

    133.9

    SC 228

    111.8

    0.508

    unendlich

    111.8

    164.0

    SC 255

    128.3

    0.254

    unendlich

    128.3

    126.7

    SC 948

    129.1

    0.350

    unendlich

    129.1

    180.5

    SC 209

    137.8

    0.254

    unendlich

    137.8

    151.0

    SC 248

    151.7

    0.127

    151.7

    unendlich

    152.9

    SC 249

    152.0

    0.381

    152.0

    unendlich

    205.4

    SC 223

    152.8

    0.254

    unendlich

    152.8

    202.4

    SC 246

    203.0

    0.457

    unendlich

    203.0

    228.9

    SC 950

    219.0

    0.302

    unendlich

    219.0

    223.3

    SC 210

    225.5

    0.178

    2007.0

    254.0

    257.6

    SC 264

    234.7

    0.508

    unendlich

    237.7

    253.1

    SC 917

    239.6

    0.152

    unendlich

    239.6

    386.4

    SC 921

    253.6

    0.254

    unendlich

    253.6

    179.0 x 128.4

    SC 221

    254.1

    0.508

    unendlich

    254.1

    255.8

    SC 928

    255.3

    0.152

    unendlich

    255.3

    386.6

    SC 208

    279.3

    0.508

    unendlich

    279.3

    405.8

    SC 205

    282.8

    0.076

    610.0

    531.5

    330.4

    SC 268

    304.6

    0.508

    unendlich

    304.6

    291.9

    SC 240

    317.0

    0.205

    unendlich

    317.0

    382.4

    SC 934

    336.5

    0.152

    unendlich

    336.5

    386.0

    SC 265

    385.6

    0.508

    626.9

    1013.6

    324.0

    SC 2045

    391.5

    0.508

    6096.0

    419.0

    452.9

    SC 229

    400.0

    0.508

    unendlich

    400.0

    386.0

    SC 903

    500.5

    0.508

    1500.0

    750.0

    657.0

    SC 943

    502.1

    0.100

    unendlich

    502.1

    549.7

    SC 273

    505.5

    0.203

    749.0

    1575.0

    405.9

    SC 214

    607.8

    0.508

    unendlich

    607.8

    460.9

    SC 922

    698.6

    0.508

    unendlich

    698.6

    615.7

    SC 213-600

    763.4

    0.508

    unendlich

    763.4

    600.0 x 590.0

    SC 2135

    764.0

    0.508

    unendlich

    764.0

    437.3

    • Alle Angaben in mm.
    • Die Angaben zur Brennweite beziehen sich auf 546nm für PMMA (max. Toleranz ± 5%).
    • Die Linsen verfügen über einen unstrukturierten Rand von ca. 5 - 20mm.
    • Die Standarddicke beträgt 1,8mm ± 0,3.
    • Andere Abmessungen bzw. spezielle Zuschnitte sind auf Anfrage realisierbar.
    • Spezielle Designs können auf Kundenwunsch umgesetzt werden.

    Negative Fresnellinsen

    Eine negative Fresnellinse ist eine Zersteuungslinse und somit das Gegenteil einer positiven Fresnellinse mit divergierenden Lichtstrahlen.

    Teilenummer
    Brennweite
    Rillenabstand
    Schnittweite Fresnelfläche
    Schnittweite Planfläche
    Freie Öffnung
    SC 259 neg-18.30.254unendlich-18.316.6
    SC 239 neg-102.80.508unendlich-102.8139.4
    SC 902 neg-129.60.254unendlich-129.6230.1
    DC 1100L neg-185.80.508unendlich-185.8269.0
    DC 427L neg-205.70.508unendlich-205.7302.0
    DC 434U neg-255.30.508unendlich-255.3302.0
    SC 973 neg-508.00.508unendlich-508.0408.7
    SC 2135 neg-764.00.508unendlich-764.0436.3
    • Alle Angaben in mm.
    • Die Angaben zur Brennweite beziehen sich auf 546nm für PMMA (max. Toleranz ± 5%).
    • Die Linsen verfügen über einen unstrukturierten Rand von ca. 5 - 20mm.
    • Die Standarddicke beträgt 1,8mm ± 0,3.
    • Andere Abmessungen bzw. spezielle Zuschnitte sind auf Anfrage realisierbar.
    • Spezielle Designs können auf Kundenwunsch umgesetzt werden.

    Fresnel Prismen

    Ein Fresnel Prisma verfügt über lineare Strukturen mit einem konstanten Prismenwinkel. Parallel verlaufendes Licht wird mit einem konstanten Ablenkungswinkel umgelenkt.

    Teilenummer
    Ablenkwinkel
    Rillenabstand
    Freie Öffnung
    Prismenrichtung

    PR 7275 °0.508303.7 x 164.4parallel zu langer Seite

    PR 709

    10°

    1.016

    216.6 x 216.6

    -

    PR 723

    12°

    0.152

    165.2 x 165.2

    -

    PR 675

    15°

    0.330

    456.5 x 374.0

    parallel zu langer Seite

    PR 729

    16°

    0.152

    241.7 x 240.3

    parallel zu langer Seite

    PR 712

    23°

    0.127

    147.6 x 146.7

    parallel zu langer Seite
    • Alle Angaben in mm.
    • Die Angaben zur Brennweite beziehen sich auf 546nm für PMMA (max. Toleranz ± 5%).
    • Die Linsen verfügen über einen unstrukturierten Rand von ca. 5 - 20mm.
    • Die Standarddicke beträgt 1,8mm ± 0,3.
    • Andere Abmessungen bzw. spezielle Zuschnitte sind auf Anfrage realisierbar.
    • Spezielle Designs können auf Kundenwunsch umgesetzt werden.

    Fresnel Strahlteiler

    Ein Fresnel Strahlteiler hat eine lineare Struktur mit zwei Wirkflanken mit gegenüberliegenden Winkeln. Das Licht wird in zwei Strahlenbündel geteilt, wobei der Winkel zwischen den beiden Strahlenbündeln als Teilungswinkel bezeichnet wird.

    Teilenummer
    Teilungswinkel
    Rillenabstand
    Freie Öffnung
    Prismenrichtung


    PR 775

    20°

    0.508

    369.4 x 367.00

    parallel zu langer Seite

    PR 765

    32°

    2.000

    164.9 x 164.7

    parallel zu langer Seite

    PR 703

    42°

    0.508

    308.6 x 308.6

    -

    PR 757

    51°

    1.106

    256.4 x 206.9

    parallel zu langer Seite

    PR 713

    51°

    0.305

    340.1 x 269.2

    parallel zu langer Seite
    • Alle Angaben in mm.
    • Die Angaben zur Brennweite beziehen sich auf 546nm für PMMA (max. Toleranz ± 5%).
    • Die Linsen verfügen über einen unstrukturierten Rand von ca. 5 - 20mm.
    • Die Standarddicke beträgt 1,8mm ± 0,3.
    • Andere Abmessungen bzw. spezielle Zuschnitte sind auf Anfrage realisierbar.
    • Spezielle Designs können auf Kundenwunsch umgesetzt werden.

    Fresnel Zylinderlinsen

    Fresnel Zylinderlinsen haben eine lineare Fresnelstruktur. Sie sammeln das Licht in nur eine Richtung. Anstelle einer Punktabbildung entsteht eine Linienabbildung.

    Teilenummer
    Brennweite
    Rillenabstand
    Schnittweite Fresnelfläche
    Schnittweite Planfläche
    Freie Öffnung


    CY 575

    12.7

    0.127

    12.7

    unendlich

    311.7 x 13.2

    CY 585

    37.6

    0.254

    unendlich

    37.6

    206.7 x 42.6

    CY 581

    76.2

    0.254

    unendlich

    76.2

    364.5 x 77.4

    CY 570

    138.0

    0.254

    390.5

    211.7

    1142.6 x 117.0

    • Alle Angaben in mm.
    • Die Angaben zur Brennweite beziehen sich auf 546nm für PMMA (max. Toleranz ± 5%).
    • Die Linsen verfügen über einen unstrukturierten Rand von ca. 5 - 20mm.
    • Die Standarddicke beträgt 1,8mm ± 0,3.
    • Andere Abmessungen bzw. spezielle Zuschnitte sind auf Anfrage realisierbar.
    • Spezielle Designs können auf Kundenwunsch umgesetzt werden.

    Lentikulare

    Lentikulare haben lineare Strukturen. Jede Rille verfügt über einen engen Radius, der für Mehrfach-Linienabbildungen sorgt. Lentikulare werden hauptsächlich für Projektionsschirme und dreidimensionale Abbildungen verwendet.

    Teilenummer
    Radius
    Rillenabstand
    Freie Öffnung
    Lentikularrichtung


    LN 760

    0.077

    0.127

    61.5 x 61.5

    -

    LN 611

    0.157

    0.187

    99.2 x 99.2

    -

    LN 615

    0.380

    0.763

    Ø 89.4

    -

    LN 629

    0.483

    0.381

    114.3 x 114.3

    -

    LN 663

    0.544

    0.508

    512.7 x 422.1

    parallel zu langer Seite

    LN 692

    0.762

    0.162

    230.2 x 180.0

    parallel zu kurzer Seite

    LN 636

    0.762

    0.186

    260.2 x 259.2

    parallel zu kurzer Seite

    LN 669

    0.762

    0.368

    259.0 x 258.3

    parallel zu kurzer Seite

    LN 676

    1.118

    0.559

    432.0 x 429.1

    parallel zu kurzer Seite

    LN 665

    3.175

    2.794

    174.2 x 121.9

    parallel zu kurzer Seite

    • Alle Angaben in mm.
    • Die Angaben zur Brennweite beziehen sich auf 546nm für PMMA (max. Toleranz ± 5%).
    • Die Linsen verfügen über einen unstrukturierten Rand von ca. 5 - 20mm.
    • Die Standarddicke beträgt 1,8mm ± 0,3.
    • Andere Abmessungen bzw. spezielle Zuschnitte sind auf Anfrage realisierbar.
    • Spezielle Designs können auf Kundenwunsch umgesetzt werden.

    Retroreflektoren

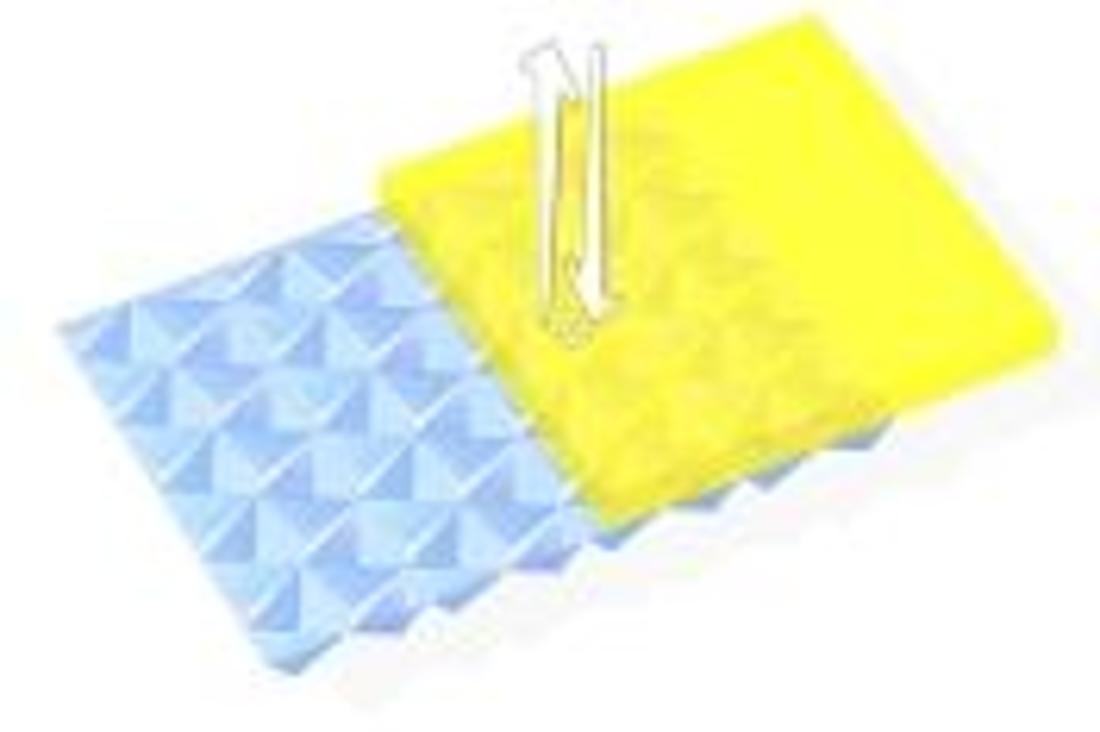

    Retroreflektoren sind sehr kleine effiziente totalreflektierende Prismen, die das Licht um 180° ablenken.

    Teilenummer

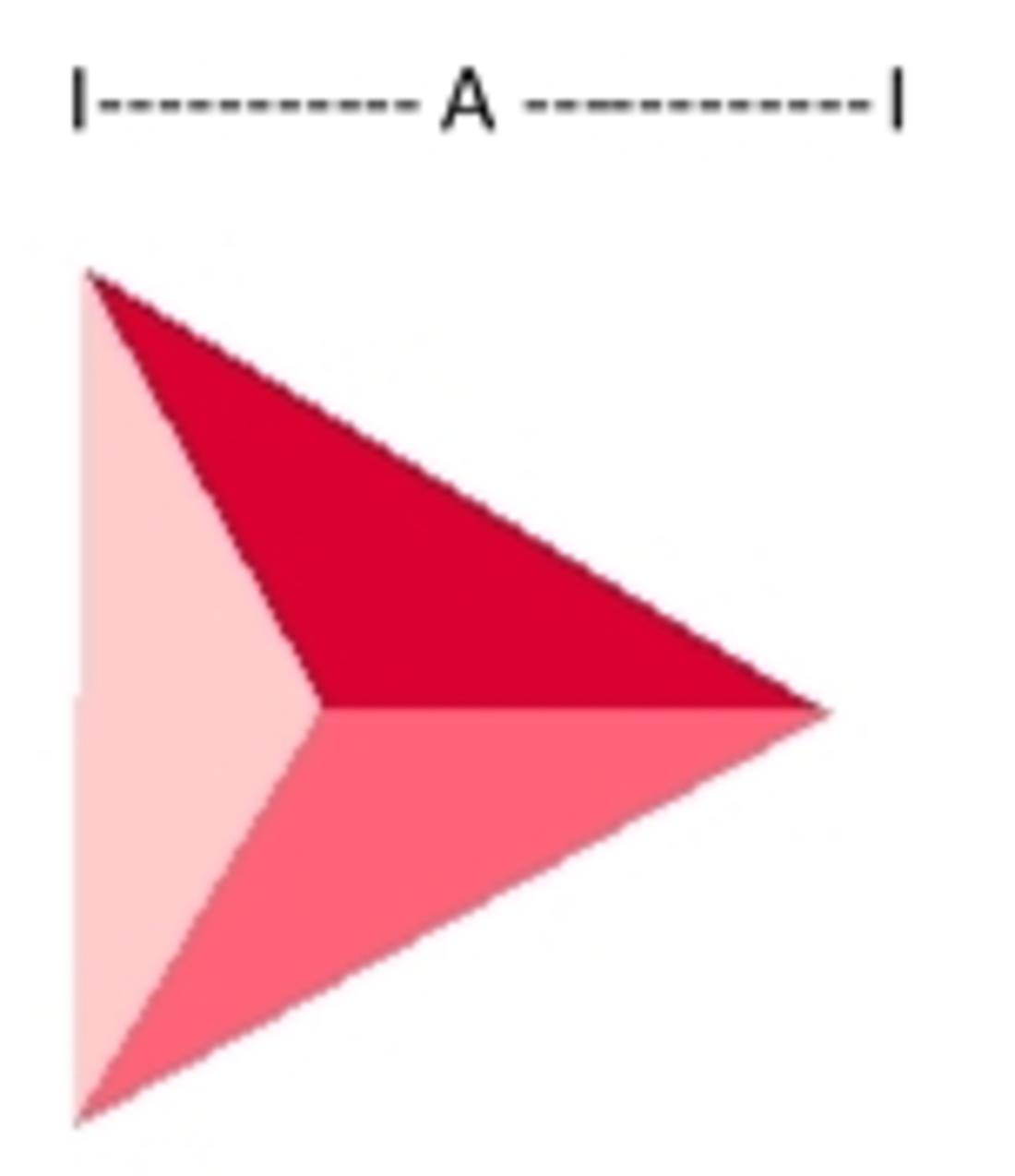

    Seitenlänge 'A'
    Freie Öffnung


    OT 853

    0,864

    Durchmesser 225,5

    OT 867

    0,254

    Dreieck 284,5

    • Alle Angaben in mm.
    • Die Angaben zur Brennweite beziehen sich auf 546nm für PMMA (max. Toleranz ± 5%).
    • Die Linsen verfügen über einen unstrukturierten Rand von ca. 5 - 20mm.
    • Die Standarddicke beträgt 1,8mm ± 0,3.
    • Andere Abmessungen bzw. spezielle Zuschnitte sind auf Anfrage realisierbar.
    • Spezielle Designs können auf Kundenwunsch umgesetzt werden.

    Oberflächendiffusoren

    Oberflächendiffusoren werden zur gezielten Lichtverteilung in einem definierten Winkelbereicht genutzt. Sie homogenisieren unregelmäßige Lichtverteilungen und lokale Intensitätsspitzen.

    Es besteht die Möglichkeit, Oberflächendiffusoren direkt in die Planseite unserer mikrostrukturierten Kunststoffoptiken einzubringen

    Teilenummer
    Halbwertswinkel
    Freie Öffnung
    Transmission


    BP 321

    ± 2.8°

    Ø 400.0

    91 %

    BP 336

    ± 3.9°

    Ø 300.0

    88 %

    BP 302

    ± 4.0°

    Ø 125.0

    92 %

    SN 1333

    ± 4.75°

    232.0 x 232.0

    92 %

    BP 331

    ± 5.0°

    Ø 300.0

    87 %

    BP 304

    ± 7.4°

    Ø 200.089 %

    SN 1334

    ± 7.8°

    231.0 x 231.0

    92 %
    • Alle Angaben in mm.
    • Die Angaben zur Brennweite beziehen sich auf 546nm für PMMA (max. Toleranz ± 5%).
    • Die Linsen verfügen über einen unstrukturierten Rand von ca. 5 - 20mm.
    • Die Standarddicke beträgt 1,8mm ± 0,3.
    • Andere Abmessungen bzw. spezielle Zuschnitte sind auf Anfrage realisierbar.
    • Spezielle Designs können auf Kundenwunsch umgesetzt werden.

    Mikrolinsenarrays

    Mikrolinsenarrays sind ein- oder zweidimensionale Anordnungen von Mikrolinsen (Linsen mit Dimensionen bis zu einigen Milimetern). Wir bieten kundenspezifische Designs mit nahezu jeder Anordnung der einzelnen Linsen ohne Einschränkung auf Linien- und Rasterstrukturen sowie eine große Bandbreite an Arraydimensionen und -formen.

    Es ist zudem möglich, die Mikrolinsenarrays direkt in die Planseite unserer anderen mikrostrukturierten Optiken einzufügen.

    • Das Standardmaterial ist PMMA (andere Materialien auf Anfrage).
    • Die Linsenarrays verfügen standardmäßig über einen unstrukturierten Rand von ca. 5 - 20 mm (andere Geometrien auf Anfrage).
    • Die Standarddicke beträgt 1.8 mm ± 0.3 (andere Dicken > 0.8 mm auf Anfrage)
